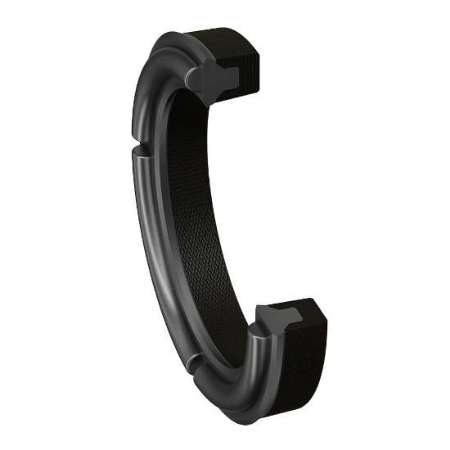

Stangendichtung Prädifa Produktserie Q3

Die Stangendichtung Q3 ist eine Kompaktdichtung und besteht aus einem gewebeverstärkten Stützkörper mit einvulkanisiertem Gummidichtteil. Die Dichtlippen streifen aufgrund ihrer radialen Vorspannung den Flüssigkeitsfilm auch bei Niederdruck oder druckloser Bewegung der Stange zuverlässig ab. Bei höheren Drücken oder Druckspitzen verhindert der gewebeverstärkte Stützkörper Spaltextrusion am Dichtungsrücken.

Die Stangendichtung Q3 kann in FKM-Ausführung als Hochtemperatur-Variante für TPU-Stangendichtungen verwendet werden.

Vorteile:
• Bessere Dichtwirkung im drucklosen Zustand
• Robustes Dichtungsprofil für härteste Betriebsbedingungen
• Guter Verschleißwiderstand
• Unempfindlich gegen Druckspitzen
• Hohe Extrusionsbeständigkeit
• Ausgezeichnete Medienbeständigkeit bei geeigneter Werkstoffauswahl
• Montage in geschlossene und hinterschnittene Einbauräume
• Niedriger Druckverformungsrest

Anwendungsbereich:
Vorwiegend für die Abdichtung von Plungern, Kolbenstangen und Ventilschiebern. Auch für Ventilspindeln und Drehdurchführungen für Öl gut geeignet.

Preis		Name	Innendurchmesser (mm)	Minimale Betriebstemperatur (C)	AuSSendurchmesser (mm)	Maximale Betriebstemperatur (C)	Nutbreite	Element höhe (mm)	Dichtungsmaterial	Medien	Polymer-Materialoptionen	Maximaler Betriebsdruck	Minimale Betriebstemperatur	Maximale Betriebstemperatur	Maximale Oberflächengeschwindigkeit	Maßeinheit	Dämpfungsmechanismus	Thermischer Anwendungstyp	Nenndruck
Produkt anfragen		Q33020Z5002	32	-30	40	100	7.5	7	Z5002	Hydraulic	NBR (Acrylnitril-Butadien-Kautschuk)	250 bar	-50 to -20 °C	100 to 200 °C	0,5 m/sec	Length: mm	Nein	Standard moderate Temperature (-35 C to 100 C) °C	Medium Pressure (< 250 bar) bar
Produkt anfragen		Q34005Z5002	40	-30	48	100	8.5	8	Z5002	Hydraulic	NBR (Acrylnitril-Butadien-Kautschuk)	250 bar	-50 to -20 °C	100 to 200 °C	0,5 m/sec	Length: mm	Nein	Standard moderate Temperature (-35 C to 100 C) °C	Medium Pressure (< 250 bar) bar
