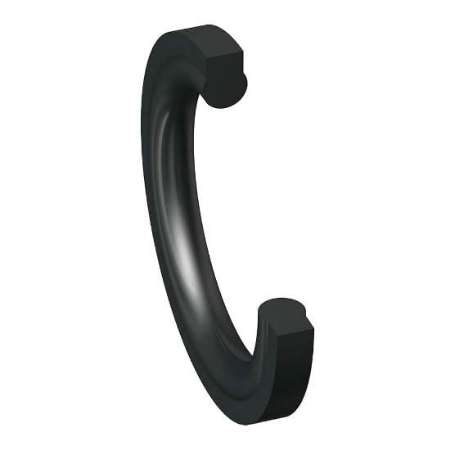

Flanschdichtung Prädifa Produktserie V2

Die Flanschdichtung V2 aus Gummi-Elastomerwerkstoffen wurde als Alternative zu herkömmlich eingesetzten O-Ring/Stützring-Kombinationen für statische Abdichtungen bei erhöhten Drücken entwickelt. Dank der robusten Dichtungsgeometrie und der Verwendung besonders extrusionsbeständiger Parker-Gummiwerkstoffe wird nicht nur die Montage vereinfacht, sondern auch die Dichtheit bei Druckpulsationen erhöht. Dadurch verlängert sich die Standzeit deutlich. Die geometrische Auslegung der Flanschdichtung verhindert durch den Festsitz die bei O-Ringen sonst häufige Pumpwirkung.

Die bei der Verwendung von O-Ringen beobachtete Undichtheit ist auf einen Druckaufbau am Außendurchmesser zurückzuführen, der bei Druckstößen und Druckschwankungen entsteht. Dabei werden die O-Ringe häufig aus ihrem Sitz gezogen und vom strömenden Medium mitgerissen. Dieser Effekt wird bei diesem Profil und dem vorgeschlagenen Einbauraum verhindert. Eine radiale Bewegung mit dem damit verbundenen Verschleiß, wie sie beim O-Ring möglich ist, wird durch die besondere Formgebung vermieden.



Vorteile:
• Verbesserte Dichtwirkung im drucklosen Zustand.
• Einfache Montage durch integrierte statische Dichtfunktion.
• Ausgezeichnete Medienbeständigkeit bei geeigneter Werkstoffauswahl.
• Für spezielle Anforderungen der chemischen Prozessindustrie stehen geeignete Werkstoffe zur Verfügung.
• Für spezielle Anforderungen der Lebensmittelindustrie stehen geeignete Werkstoffe zur Verfügung.
• Montage in offene Einbauräume.
• Dichtungsgeometrie verhindert Druckaufbau durch Hinterströmen auf der Niederdruckseite im Falle von Druckspitzen.
• Der Festsitz am Außendurchmesser ermöglicht die Überkopfmontage.

Anwendungsbereich:
Vorwiegend zur Abdichtung der ölführenden Durchgangsbohrungen an Ventilen in Blockbauweise.
